Ein neues EPROM für das Soundboard

Die Ursache für nicht ein nicht funktionierendes Soundboard ist häufig ein defektes
Eprom ( U4 auf dem Soundboard A6).
Gottlieb verwendete hier ein Harris HM7643, mit 1024*4 bit Speicherkapazität.
Als Ersatz verwende ich ein handelsübliches 2764 mit 64 Kbit.
Natürlich tut es auch ein 2732 oder 2716, das 2764er hatte ich halt gerade.

Adapterbelegung:

Harris                              2764
-----------------------------------------------
A0 - A9                         A0 - A9
-----------                        A10 - A12 -> grounded
D0 - D3                         D0 - D3
-----------                         D4 - D7 -> open
E1                                  CE
E2                                  OE
+5V                               +5V
Gnd                               Gnd
-----------                        /PGM -> +5V

-----------------------------------------------

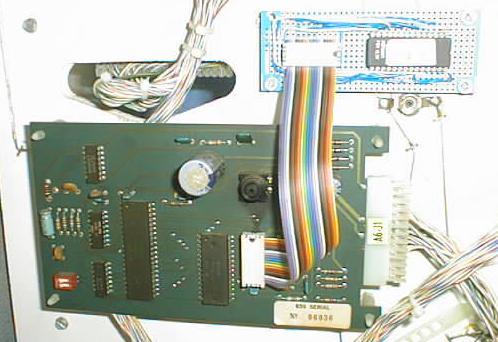

System 80 Soundboard mit 2764-Adapterplatine
